Иллюстрированный самоучитель по Maya 4.5 (часть 1)


Узловатый человечек


Как смоделировать фигуру, чья поверхность грубее, чем у обычного трехмерного персонажа?

Тема:

Моделирование, рендеринг.

Используемые техники и инструменты:

Subdivision Surfaces (SDS-поверхности), Split Polygon Tool (Разбиение Многоугольника), Extrude Faces (Экструдировать Грани), Displacement Shader (Шейдер Смещения).

Многие трехмерные объекты имеют безупречно гладкую поверхность, что хорошо не для всех задач. Обычно, для того чтобы сделать поверхность немного грубее и имитировать неровности, используют, так называемые Bump Maps (Карты Рельефа). В действительности же Bump Map (Карта Рельефа) - это свойство не поверхности, а камеры. В большинстве случаев Bump Mapping (Наложение Карты Рельефа) является достаточно эффективной процедурой и не требует много времени при рендеринге. Однако она совершенно неприменима, если вам нужны деформации и выпуклости, отчетливо выделяются на фоне.

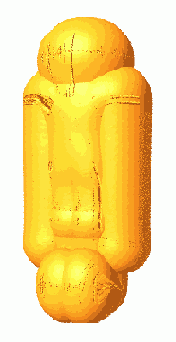

Познакомьтесь с Displacement Mapping (Наложение Карты Смещения) - техникой, которая не просто имитирует деформации для камеры, а реально деформирует поверхность, используя полутона процедурной текстуры или растрового изображения. К сожалению, эти деформации нельзя видеть в окнах моделирования. Нам придется их отрендерить.

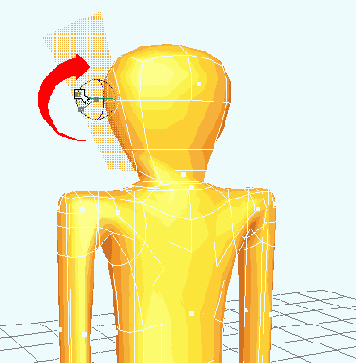

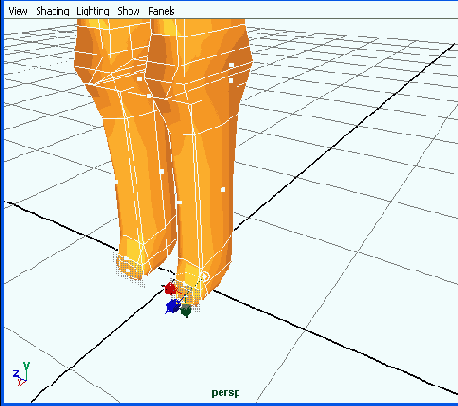

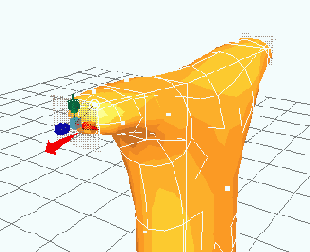

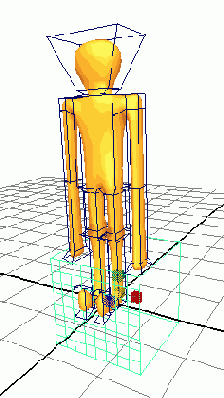

Этот урок состоит из двух взаимосвязанных частей. Мы начнем с моделирования высокого худого человечка с маленькой головой, используя SDS-поверхности.

Немного практики - и это займет лишь пару минут. (Перед эпохой SDS-поверхностей это стоило разработчику не меньше часа.) Если у вас нет Maya Unlimited, вы можете достичь тех же результатов, используя инструменты разбиения и экструдирования и выполнив после них операцию Polygon / Smooth (Многоугольники / Сглаживание). Если вы хотите пропустить моделирование либо отложить его на потом, просто возьмите любой примитив и приступайте ко второй части урока, посвященной технике Displacement (Смещение).

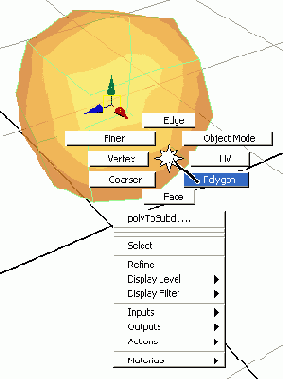

  1. Создайте полигональный куб.

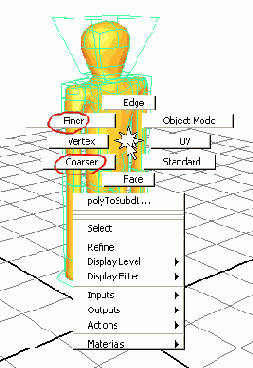

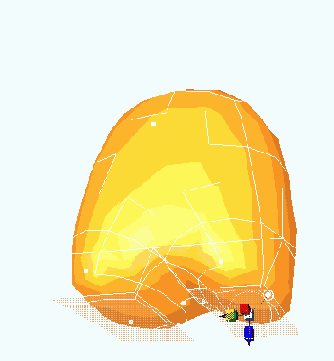

  2. Выберите Modify / Convert / Polygons to Subdiv (Модифицировать / Преобразовать / Полигоны в SDS-поверхности) для преобразования куба в SDS-поверхность.
