Иллюстрированный самоучитель по Maya 4.5 (часть 1)



Чемодан из NURBS-сферы


Использование NURBS-сферы для моделирования прямоугольного чемодана может показаться странным. Однако NURBS-сферы являются очень гибкими в использовании поверхностями.

Создайте NURBS-сферу. Отмасштабируйте ее в пропорциях будущего чемодана.

Выделите угловые контрольные вершины и масштабированием раздвиньте их в стороны (рис 13.9).

Рис. 13.9.

Обычная NURBS-сфера. Она более округлая, чем SDS-чемодан, и очень нуждается в масштабировании угловых контрольных вершин наружу

Переключитесь в окно Top View (Вид Сверху) и отмасштабируйте контрольные вершины так, чтобы они лежали в одной плоскости близко друг к дружке для формирования краев чемодана (см. рис. 13.10).

Масштабированием раздвиньте контрольные вершины вокруг обоих полюсов сферы в стороны горизонтально для придания верхней и нижней поверхности чемодана плоской формы (см. рис. 13.11).

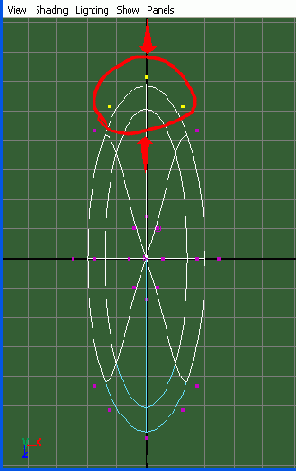

Рис. 13.10.

Масштабируем все угловые контрольные вершины вместе в окне Top View (Вид Сверху)

Рис. 13.11.

Масштабируем контрольные вершины верхнего и нижнего полюсов

Итак, чемодан из NURBS-сферы готов. На его моделирование мы затратили гораздо меньше времени, чем на остальные.
