Иллюстрированный самоучитель по Maya 4.5 (часть 1)



Полигональный чемодан


Самый очевидный способ начинается с полигонального куба.

Создайте полигональный куб.

Задайте его Width (Ширина) на 1,2, Height (Высота) на 3 и Depth (Глубина) на 5.

Выделите куб и примените к нему сглаживание. Для этого нажмите F3, выберите Polygons / Smooth (Полигоны / Сгладить).

Эта операция разбивает куб на большее количество граней (рис. 13.1).

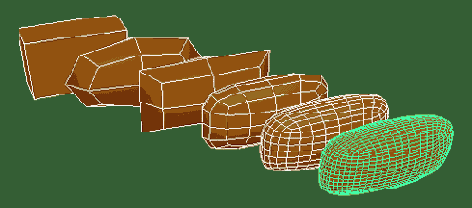

Рис. 13.1.

Создайте полигональный чемодан vi примените к нему несколько раз операцию Smooth (Сгладить). Это детализирует его форму

В окне Вид Сбоку выделите все вершины, которые указывают на углы куба. Раздвиньте их наружу масштабированием (рис. 13.2). Проверьте результат в окне Perspective View (Окно Перспективы).

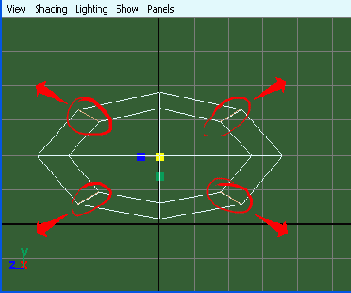

Рис. 13.2.

После каждой операции Smooth (Сгладить) вершины на углах раздвигаются масштабированием... [Нужно использовать именно масштабирование, чтобы не потерять симметричность формы. - Примеч. ред. ]

Детализируйте форму куба еще раз, выбрав Polygons / Smooth (Полигоны / Сгладить), и снова масштабированием раздвиньте наружу диагональные вершины, для того чтобы получить красивые края чемодана (рис. 13.3).

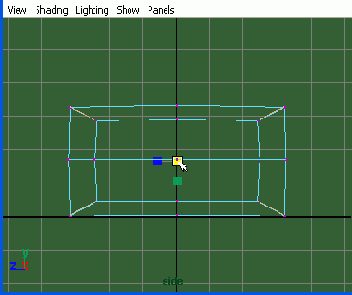

Рис. 13.3.

...для того, чтобы заострить сглаженные края чемодана

После третьего повтора операции сглаживания и перемасштабирования вершин взгляните на боковые стороны чемодана. Отмасштабируйте их так, чтобы они стали плоскими.

На этом завершается моделирование полигонального чемодана.
